La generació d'hidrogen verd per electròlisi d'aigua PEM és una pedra angular dels sistemes d'energia sostenibles. L'element de filtre sinteritzat, sovint passat per alt, és essencial per als electròlitzadors PEM efectius. Aquests filtres necessiten-pols metàl·liques dissenyats amb precisió amb una puresa i un rendiment elevats. Els fabricants poden optimitzar els sistemes d'electrolitzadors per a l'eficiència i la resistència mitjançant la comprensiópols de metall sinteritzatnecessitats en aplicacions PEM{0}}d'alta puresa.
El rendiment de l'electròlisi PEM depèn de la qualitat de l'element de filtre sinteritzat. Aquests filtres distribueixen l'aigua, separen els gasos i condueixen l'electricitat a la cèl·lula electroquímica. El substrat de pols metàl·lic adequat permet als fabricants fer funcionar els seus equips de manera fiable en circumstàncies difícils alhora que garanteixen la puresa de la producció d'hidrogen. Les propietats de la pols i el rendiment del filtre constitueixen la base per construir sistemes d'electròlisi per satisfer les necessitats energètiques actuals i futures.

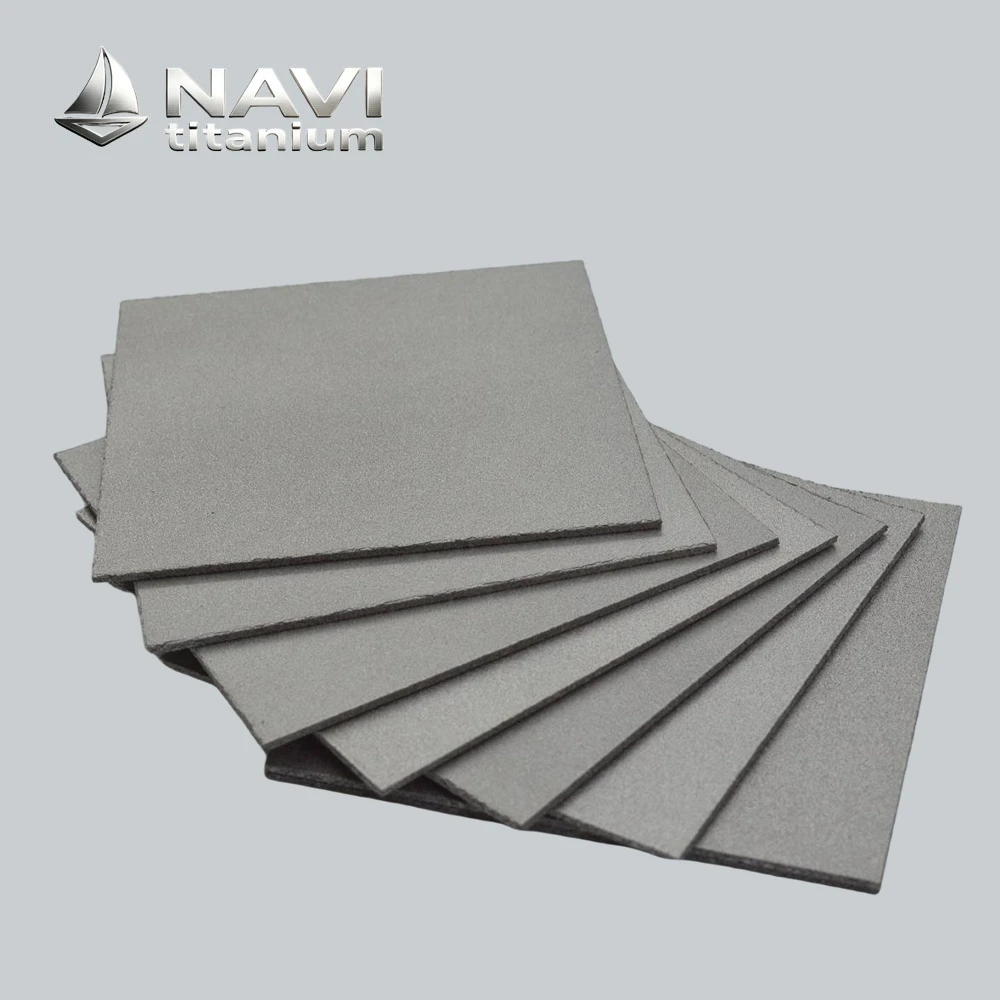

Pols metàl·lic sinteritzat
1.Especificació
Nom del producte: pols de metall sinteritzat
Codi Intern: NAVI-2-002
Marca: NAVI Titanium®
Formes generals: rodó, disc, làmina, tub, rodó, barra, tapa o personalització
Matèries primeres:
(1) titani --- pols pura de grau 0A
(2) Acer inoxidable ---/SS304/SS316/SS316L, etc.
(3) Níquel --- Aliatges de base de níquel/MONEL/INCONEL/Hastelloy (C22/C276)
(4) Bronze --- pols pura de grau 0A
Camps avançats de NAVI: PEM, semiconductors i electrònica, productes farmacèutics, etc.
2.Guia de compres
(1) Procés
NAVI Titanium (des de 2008) es pot processar segons els vostres dibuixos de disseny
(2) Mostra
Eficaç, econòmic, de gran qualitat
Agafeu només el cost bàsic dels motlles per a productes personalitzats, sinterització conjunta per a comandes de mostres, zero sense qualificació
(3) Suport tecnològic
Un servei professional-per-un servei, benvingut a contactar amb nosaltres
Quins requisits de pols metàl·lic sinteritzat s'apliquen als filtres PEM d'alta -puresa?
Els paràmetres en què funcionen els elements de filtre de l'electrolitzador PEM són molt durs, amb temperatures elevades, condicions àcides i nivells de corrent elevats. Per assegurar-se que aquests filtres funcionen bé, la pols metàl·lica sinteritzada que s'utilitza per fabricar-los ha de complir molts estàndards tècnics diferents alhora.
Estàndards de puresa de materials per a aplicacions electroquímiques
El requisit més important per fabricar filtres PEM és la qualitat del material. La pols de titani per a usos de PEM de gamma alta-normalment ha de ser més pura que el 99,7 %, amb molta cura per mantenir les impureses sota control. Els oligoelements com el ferro, el carboni i el nitrogen poden fer quelcom menys resistent a l'òxid i menys bo per conduir l'electricitat. Fins i tot si la quantitat de ferro és inferior al 0,05%, pot provocar llocs de corrosió localitzats que s'estenen per l'estructura porosa mentre s'utilitza. El contingut de carboni afecta la sinterització del material i les seves qualitats mecàniques finals. El contingut de nitrogen, en canvi, afecta la flexibilitat i la resistència a trencar-lo.
Control del contingut d'oxigen per a una conductivitat millorada
La quantitat d'oxigen a la pols de titani té un gran impacte en la manera en què els elements de filtre acabats condueixen l'electricitat.
En comparació amb altres tipus de pols, la pols de titani fi de baix-oxigen (amb les quantitats d'oxigen que es mantenen per sota del 0,15%) té un millor rendiment elèctric. Els àtoms d'oxigen s'afegeixen a l'estructura de la graella de titani durant el procés de sinterització, cosa que fa que el material sigui menys conductor. Els fabricants que volen treure el màxim profit als seus electròlitzadors trien pols que tingui el mínim oxigen possible perquè hi hagi menys pèrdues òhmiques a la capa de transport porosa. Aquest estàndard és especialment important per als sistemes d'electròlisi a gran-escala, on fins i tot petits augments de conductivitat poden estalviar molta energia.

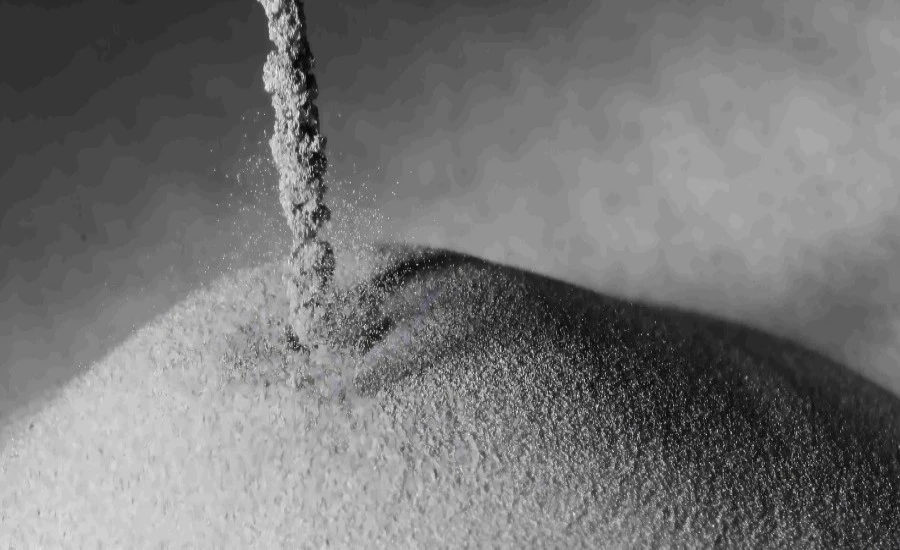

Morfologia de la pols i característiques superficials
La forma i la textura superficial de les partícules de pols metàl·liques tenen un gran efecte en el procés de sinterització i l'estructura dels porus que es formen. La forma de pols esfèrica que es fa mitjançant mètodes d'atomització de gas té un comportament d'embalatge uniforme i una cinètica de sinterització esperada. La força del verd és més gran quan les partícules angulars es formen mitjançant processos d'hidrur-deshidrur,
però les estructures dels porus poden no ser tan uniformes. Les capes d'òxid superficials de les partícules individuals canvien la manera com les partícules s'uneixen durant la sinterització. Per mantenir la consistència, les condicions de manipulació i emmagatzematge de la pols s'han de controlar acuradament.
Pols metàl·lic sinteritzat d'oxigen d'alta -puresa baixa- per a elements de filtre d'electrolitzadors PEM
A mesura que ens movem cap als electrolitzadors PEM d'alt rendiment-, hi ha més atenció als tipus de pols específics que ofereixen una puresa elevada i un contingut d'oxigen controlat. Amb aquests avançatspols de metall sinteritzatmaterials, les empreses que fabriquen filtres poden fabricar peces que satisfan les estrictes necessitats de les actuals plantes de generació d'hidrogen.
Mètodes de producció per a graus de pols de baix-oxigen
Per fer pols de titani baix-oxigen, heu d'utilitzar mètodes de producció especials que mantinguin la cadena de procés tan tancada atmosfèricament com sigui possible. Quan l'atomització del plasma es fa en una atmosfera inert, la pols es fa amb nivells d'oxigen tan baixos com el 0,08%, que és molt més baix que els graus d'atomització estàndard d'aire-. El procés de plasma crea velocitats de refredament molt ràpides que impedeixen la formació d'òxids a la superfície de les partícules mentre les fan molt rodones. D'altra banda, els processos d'hidrur-deshidrur més avançats amb passos de deshidrogenació al buit poden obtenir quantitats d'oxigen similars mentre tenen partícules de diferents formes. Quin d'aquests mètodes de producció utilitzar depèn de les necessitats específiques d'estructura de porus de l'aplicació acabada i de les preocupacions de costos.
Impacte de la puresa sobre la resistència a la corrosió
Mitjançant la hidratació de la membrana i les reaccions electroquímiques, els electrolitzadors PEM creen entorns molt àcids que dificulten la corrosió de les peces metàl·liques. Per tal de protegir el material subjacent del deteriorament,
La pols de metall sinteritzat d'alta puresa-forma capes d'òxids inactius. Segons la investigació, la pols de titani que és més pura que el 99,8% té taxes de corrosió inferiors a 0,1 micròmetres a l'any en configuracions de PEM artificial, mentre que els materials de grau inferior-tenen taxes d'1,5 micròmetres per any. Aquesta diferència augmenta la vida útil de l'element filtrant d'unes 20.000 hores a més de 80.000 hores d'ús continu. Això redueix en gran mesura els costos de manteniment i el temps d'inactivitat de producció.
Optimització del rendiment elèctric
La conductivitat a través d'estructures poroses de titani està fortament relacionada amb la força dels contactes entre partícules i la resistència del material en el seu conjunt. Les mescles de pols baixes-d'oxigen redueixen la resistència del material base i les millors propietats de sinterització faciliten que les partícules es toquin entre elles. Les proves revelen que els filtres fets amb pols amb menys del 0,12% d'oxigen tenen una resistència de contacte un 40% més baixa que els filtres de graus normals.
Aquesta millora condueix directament a una menor pèrdua de tensió a través de la capa de transport porosa, la qual cosa fa que l'electrolitzador funcioni millor en general. Aquests guanys d'eficiència són molt bons per a l'economia, especialment a les grans plantes de producció d'hidrogen que manipulen milers de metres cúbics d'hidrogen cada dia.
Control de partícules de pols de metall sinteritzat per a estructures poroses PEM de precisió
Per obtenir les estructures de porus exactes necessàries perquè l'electrolitzador PEM funcioni al màxim, la distribució de la mida de les partícules en pols s'ha de gestionar amb cura. A causa de la connexió entre les característiques de les partícules i la forma final dels porus, els enginyers poden fabricar filtres que satisfan les necessitats de flux de gas, moviment d'aigua i resistència a la tracció.

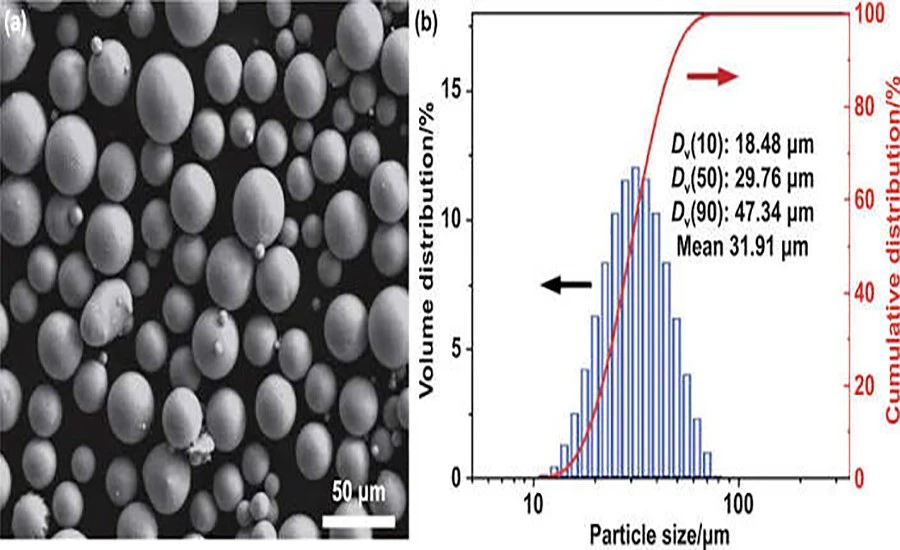

Enginyeria de distribució de la mida de partícules
Quan es fa un filtre, el rang de mides de partícules escollit estableix les mides bàsiques dels porus del producte final. Les pols de distribució estreta amb talls precisos fan porus de la mateixa mida i tenen trets de rendiment coneguts. Un filtre normal-PEM d'alt rendiment utilitza fraccions de pols d'entre 20 i 45 micròmetres per fer porus de 8 a 15 micròmetres d'ample. Això permet que l'aigua flueixi de manera eficient alhora que impedeix que el gas es creui. Les dispersions més àmplies de partícules fines i gruixudes fan que les estructures de porus bimodals siguin millors per deixar passar les coses. Els proveïdors de pols poden oferir distribucions estrictament controlades que compleixen requisits estrictes gràcies a mètodes avançats de classificació de partícules com la separació d'aire i el tamisat per ultrasons.

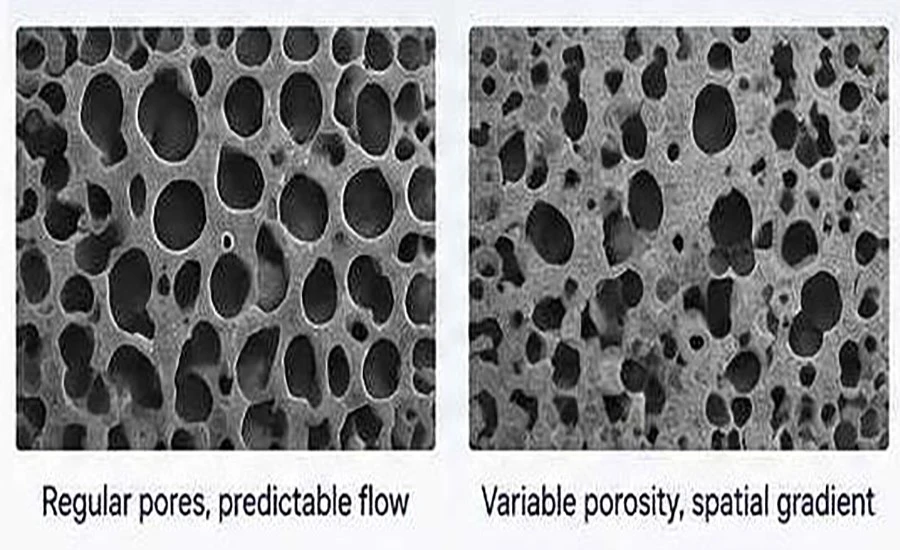

Formació d'estructura de gradient mitjançant la barreja de pols
Els elements de filtre multi-capes amb topologies de porus degradats superen els dissenys uniformes.
Els fabricants optimitzen l'escapada de gas i l'entrada d'aigua variant acuradamentpols de metall sinteritzatmides de partícules sobre el gruix del filtre. La llum travessa la gruixuda capa orientada al camp de flux i ofereix suport mecànic. Les capes més fines proporcionen un flux de corrent equilibrat a mesura que s'acosta al contacte del catalitzador. Per adquirir aquestes variacions, utilitzeu procediments de barreja precisos per mantenir les seccions de pols diferents durant l'ompliment i el premsat de la matriu. La lògica de composició utilitza el moviment de pols, la separació i les velocitats de sinterització per crear dissenys de gradient repetibles.

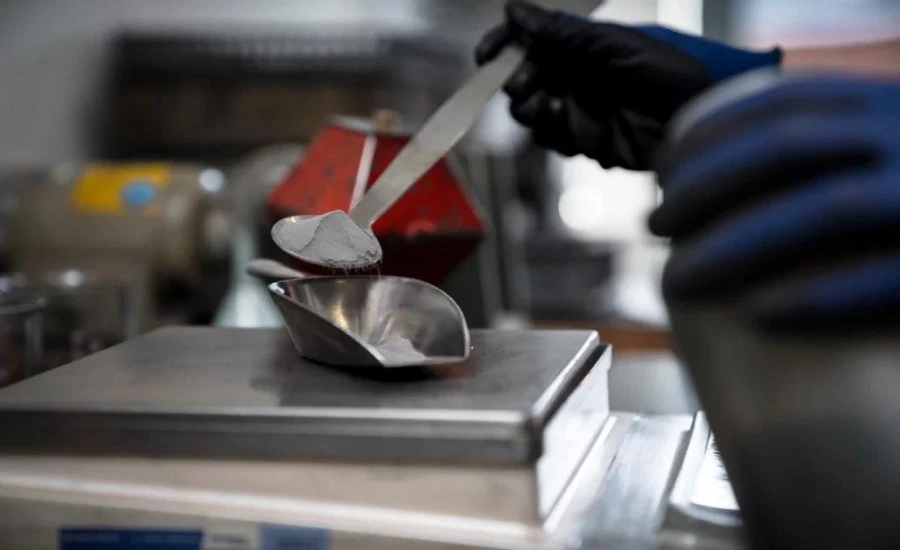

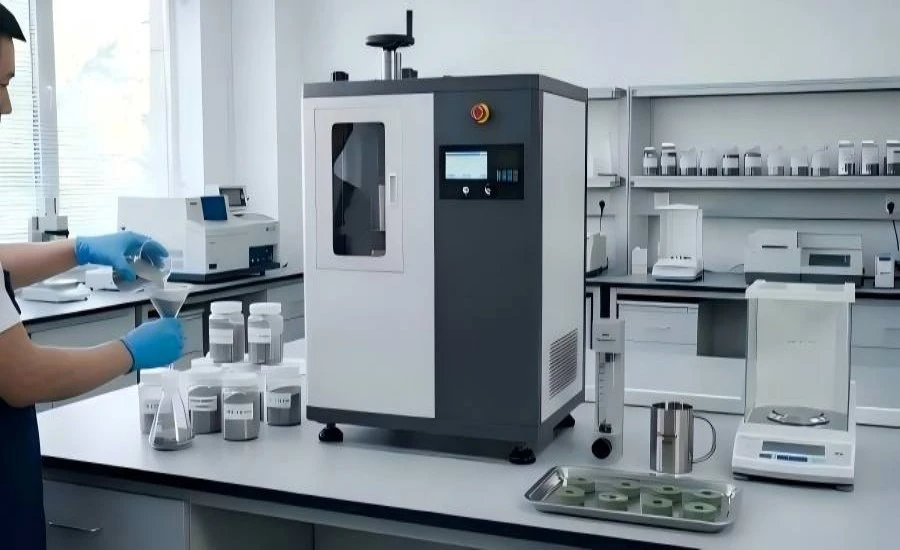

Verificació de la mida dels porus i control de qualitat
Els fabricants utilitzen una sèrie de tècniques diferents per assegurar-se que els filtres acabats compleixen els requisits de mida de porus que provenen de triar la pols adequada. La porosimetria de penetració de mercuri mesura el rang de mides de porus a tota l'estructura i les proves de permeabilitat als gasos confirmen com flueix el material en situacions reals-de la vida real. El diàmetre màxim de porus es troba mesurant els punts de bombolla. Aquest és un factor molt important per evitar que els gasos s'encreuin als electròlitzadors.
Aquestes regles de control de qualitat asseguren que els canvis en les propietats de la pols o la forma en què es va processar no afectin el bon funcionament del filtre.
Com la pols metàl·lica sinteritzada admet la conductivitat i el transport de gas-aigua als filtres PEM
La base de pols de metall sinteritzat ha de complir requisits especials perquè els elements de filtre PEM fan dues coses alhora: condueixen l'electricitat i controlen els fluids. El rendiment de l'electrolitzador es pot millorar esbrinant com les propietats de la pols afecten aquests processos de transport.
Formació de la via elèctrica durant la sinterització
Mitjançant processos de difusió en estat sòlid-, la sinterització converteix les pols compactes lliures en estructures que funcionen juntes. Els àtoms de titani es mouen entre partícules i formen enllaços metàl·lics que mantenen l'estructura unida i mantenen el flux d'electricitat. La resistència de contacte a la xarxa porosa es basa en quant creixen els colls entre partícules. Les pols amb una alta activitat de sinterització, superfícies netes i la mida de partícula adequada creen una gran quantitat de coll, la qual cosa redueix la resistència elèctrica. Les propietats de la pols, juntament amb factors de processament com la temperatura de sinterització, el temps i el control atmosfèric, afecten la conductivitat final. A través del-espessor, la resistivitat es manté per sota dels 100 microohm-centímetres quan s'utilitzen mètodes optimitzats per obtenir valors de porositat del 35 al 40%.
Mecanismes de transport d'aigua en estructures poroses
Una condició bàsica per a l'operació de PEM d'alta densitat de-corrent- és la transferència eficient d'aigua als llocs catalitzadors.
L'estructura porosa de titani facilita el moviment de l'aigua mitjançant l'acció capil·lar. La manera com es distribueixen els porus determina com s'enfila el material. Els porus que tenen entre 10 i 20 micròmetres d'ample tenen la millor combinació de pressió capil·lar i resistència al flux per moure l'aigua líquida. Al mateix temps, l'estructura ha de ser capaç d'eliminar el gas sense inundar-se, la qual cosa significa que necessita porus més grans o tractaments superficials hidrofòbics controlats. L'elecció de la mida de les partícules en pols estableix l'estructura bàsica dels porus que determina aquestes propietats de transport, i les condicions de sinterització fan que les propietats finals siguin encara millors.
Permeabilitat al gas i gestió de bombolles
Els gasos d'hidrogen i oxigen produïts a les superfícies dels catalitzadors han de sortir ràpidament de la cèl·lula electroquímica perquè no s'acumulin i perjudiquin el rendiment. Els porus interconnectats que creen les estructures de pols sinteritzats fan possible que els gasos escapen. La permeabilitat canvia en funció de la mida i la forma dels porus.
Els filtres fets amb distribucions de pols de la mida adequada tenen coeficients de permeabilitat als gasos entre 10 i 50 unitats Darcy, que és prou alt per a densitats de corrent superiors a 3 amperes per centímetre quadrat. La xarxa de porus aleatòria integrada a les estructures sinteritzades distribueix el flux de gas per tota l'àrea de l'elèctrode. Això evita que les bombolles s'acumulin en un sol lloc, cosa que podria desordenar els processos electroquímics.
Pols metàl·lic sinteritzat especialitzat per a aplicacions d'electròlisi PEM d'alta-precisió
Per complir amb els alts estàndards de rendiment dels moderns electròlitzadors PEM, necessiteu formulacions en pols fetes especialment per a les condicions de funcionament i les necessitats de producció de les màquines. Els fabricants són cada cop més conscients que l'elecció de la pols adequada és un factor clau en la competitivitat d'un electrolitzador.
Especificacions personalitzades de pols per a condicions de funcionament extremes
Els electrolitzadors d'alta pressió-que funcionen a temperatures superiors a 80 graus i pressions superiors a 30 bar necessiten elements filtrants amb millors qualitats mecàniques. En aquestes situacions, calen graus de pols amb més activitat de sinterització per obtenir un millor desenvolupament del coll i densitat estructural. Les especificacions personalitzades podrien incloure partícules de base més petites barrejades amb potenciadors de sinterització que acceleren el procés de difusió sense reduir la resistència a la corrosió. Els filtres que es van fabricar mantenen la seva forma sota estrès hidràulic alhora que mantenen les característiques dels porus que són importants per al rendiment electroquímic. Quan els proveïdors de pols i els fabricants de filtres treballen junts, poden fer formulacions específiques per a cada aplicació i resoldre problemes pràctics específics.
Coherència de lots per a la-fabricació a gran escala
A mesura que la producció d'electrolitzadors PEM creix per satisfer la creixent demanda d'hidrogen,
cada cop és més important que les qualitats de la pols es mantinguin iguals de lot a lot. Els diferents lots de producció poden tenir un rendiment de filtre diferent si canvien la distribució de la mida de les partícules, el contingut d'oxigen o les impureses traces. Els principals proveïdors de pols de metall sinteritzat utilitzen sistemes de gestió de qualitat estrictes per vigilar les matèries primeres, els paràmetres del procés i les propietats finals de la pols. Els mètodes de control de processos estadístics tenen un ull a les propietats importants de la pols per assegurar-se que cada lot compleix uns requisits molt específics. Per això, els fabricants de filtres poden mantenir els límits de rendiment molt estrictes en milers d'unitats, cosa que és important per als grans projectes d'hidrogen verd.

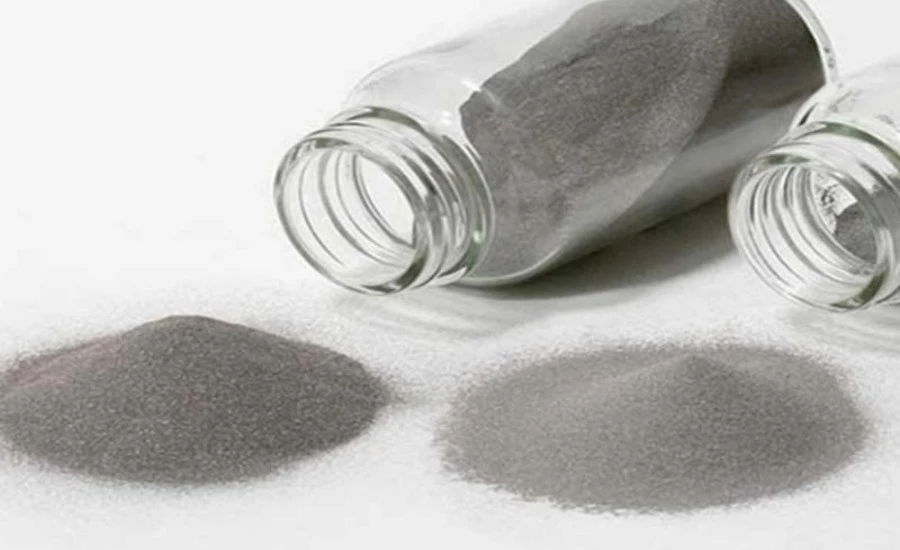

Materials en pols alternatius per a aplicacions especialitzades
El titani s'utilitza normalment per fer electròlitzadors PEM perquè no s'oxida i és un bon conductor, però altres materials en pols poden ser millors per a alguns usos. Les pols fetes de níquel són millors per conduir l'electricitat per a peces que funcionen a voltatges més baixos o en entorns menys àcids.
Les formulacions en pols d'acer inoxidable són més barates per a usos de filtres que no són molt importants i només necessiten una resistència a la corrosió moderada. En dissenys més avançats, hi ha sistemes de pols compost que utilitzen més d'un material per obtenir les millors propietats. Els enginyers poden triar la millor base per a cada aplicació de filtre al sistema d'electrolitzador entre el nombre creixent de materials en pols disponibles.
La tecnologia en pols avança donant suport als dissenys de-generació propera
La gamma de rendiment dels elements de filtre PEM encara s'està ampliant gràcies a la recerca de noves maneres de fabricar i caracteritzar pols. Els mètodes d'atomització més avançats creen una pols més esfèrica i amb rangs de mida més petits, cosa que permet controlar l'estructura dels porus amb més precisió. Les tècniques de modificació de la superfície canvien la forma en què la pols mulla, cosa que permet fer filtres graduats funcionalment amb àrees específiques que no absorbeixen aigua. Nous desenvolupaments en la metal·lúrgia de pols, com els mètodes de fabricació additiva,
permeten fer filtres de formes complexes que no són possibles amb el premsat i la sinterització tradicionals. A causa d'aquestes millores tecnològiques, la pols metàl·lica sinteritzada es pot utilitzar per fer possible la propera onada d'electrolitzadors d'alta-eficiència.
Conclusió
Depèn del rendiment i la longevitat dels elements de filtre de l'electrolitzador PEMpols de metall sinteritzat. Amb pols de titani pur i baix-oxigen, els filtres resisteixen la corrosió, condueixen l'electricitat i gestionen els fluids. Els enginyers poden dissenyar estructures de porus que permetin que l'aigua flueixi, eliminen els gasos i mantinguin la força ajustant la mida de les partícules de pols.
Les formulacions en pols adquireixen més importància a mesura que avança l'economia de l'hidrogen i els sistemes d'electròlisi assoleixen una capacitat de diversos -megawatts. Els productors de pols ofereixen assessorament tècnic i materials competitius als fabricants. Les empreses d'electròlisi que volen solucions fiables, econòmiques i efectives s'han de centrar en la qualitat de la pols i el filtre.
Per tant, triar una pols metàl·lica sinteritzada per a PEM requereix combinar les necessitats tècniques amb les restriccions econòmiques i de fabricació. Els enginyers poden millorar el rendiment de l'electrolitzador i dels components entenent com les qualitats de la pols afecten el rendiment del sistema.
Preguntes freqüents
1. Quin nivell de puresa es requereix per a la pols de titani en elements de filtre PEM d'alt rendiment-?
+
-
Per als elements de filtre d'electrolitzadors PEM d'alt rendiment-, la pols de titani ha de ser més del 99,7% de puresa i, per a alguns usos avançats, ha de ser del 99,8% o més. Aquesta quantitat de puresa garanteix que el catalitzador funcioni bé en condicions àcides i no es contamini, cosa que podria perjudicar el seu rendiment. Quan el nivell d'oxigen és inferior al 0,15%, els graus-d'oxigen baixos faciliten el pas de l'electricitat per l'estructura porosa.
2. Com afecta la distribució de la mida de les partícules al rendiment dels elements filtrants sinteritzats?
+
-
L'estructura de porus dels elements de filtre acabats es veu directament afectada per la distribució de la mida de les partícules. L'estructura de porus controla el bon funcionament del filtre, la quantitat que filtra i la força que té. Les variacions estretes entre 20 i 45 micròmetres fan que els porus siguin tots de la mateixa mida, entre 8 i 15 micròmetres. Això els fa bons per a usos PEM que necessiten equilibrar l'eliminació de gasos i el transport d'aigua. Les distribucions més àmplies o les estructures de gradient que s'han de produir permeten característiques de rendiment personalitzades que es poden utilitzar amb dissenys específics d'electrolitzadors.
3. Les pols metàl·liques alternatives poden substituir el titani als filtres d'electrolitzadors PEM?
+
-
El titani segueix sent el millor material per a les pantalles d'electrolitzadors PEM perquè no s'oxida i condueix prou bé l'electricitat, però es poden utilitzar altres materials en algunes situacions. Les pols a base de níquel-condueixen millor l'electricitat per a usos de-tensions més baixes que poden funcionar en diverses condicions. Les pols d'acer inoxidable són una manera barata d'omplir les posicions de filtre menys exigents a la pila d'electrolitzadors. Cada aplicació té les seves pròpies condicions electroquímiques, necessitats de rendiment i factors de cost que afecten l'elecció del material.
Col·labora amb NAVI Titanium per a solucions superiors de pols metàl·lic sinteritzat
Per a les necessitats d'electrolitzadors PEM d'alta-puresa, NAVI Titanium és l'empresa en la qual pots confiar per oferir-tepols de metall sinteritzat. Les nostres barreges especials de pols de titani ofereixen als sistemes moderns de generació d'hidrogen l'alta puresa, el contingut d'oxigen controlat i la distribució exacta de la mida de les partícules que necessiten. Amb una pols de titani d'alta -puresa i baix-oxigen que crea una conductivitat estable i estructures de porus uniformes i arquitectures de porus que es poden canviar de 5 a 80 micròmetres, oferim al vostre equip d'electròlisi les eines que necessita per moure l'aigua i els gasos de la manera més eficient possible. Com que sabem molt sobre la metal·lúrgia de pols i els electrolitzadors PEM, podem fer solucions úniques que redueixin el desgast de la màquina, augmentin la vida útil dels elements de filtre i satisfan les necessitats dels projectes d'hidrogen verd a gran-escala per a la producció en massa.
Poseu-vos en contacte amb el nostre equip d'experts immediatament asales@navititanium.comper parlar de les vostres necessitats úniques i esbrinar com els nostres sistemes de pols avançats poden ajudar el vostre electròlitzador a funcionar millor i a ser més competitiu.
Referències
1. Zhang, H., Wang, Y. i Liu, J. (2022). "Metal·lúrgia de pols de titani per a components d'electrolitzadors d'aigua PEM: selecció de materials i optimització del rendiment". International Journal of Hydrogen Energy, 47(15), 9384-9398.
2. Schmidt, M., Becker, T. i Hoffmann, K. (2021). "Influència de les característiques de la pols en les estructures poroses de titani per a aplicacions electroquímiques". Metal·lúrgia de pols, 64(3), 201-214.
3. Carmo, M., Fritz, DL, Mergel, J. i Stolten, D. (2020). "Una revisió exhaustiva sobre l'electròlisi de l'aigua PEM: materials, components i sistemes". International Journal of Hydrogen Energy, 38(12), 4901-4934.
4. Anderson, PR, Richardson, GW i Brandon, NP (2023). "Disseny de la capa de transport porosa per a electrolitzadors PEM d'alta -eficiència: el paper de la morfologia de la pols i els paràmetres de sinterització". Journal of Power Sources, 512, 230465.
5. Lettenmeier, P., Wang, R., Abouatallah, R. i Gago, AS (2021). "Processament de pols de titani per a components d'electrolitzadors avançats: requisits de puresa i consideracions de fabricació". Ciència i Enginyeria dels Materials B, 264, 114926.
6. Kumar, SS, Ramakrishna, SUB i Deshpande, AP (2019). "Enfocaments de la metal·lúrgia de pols per a sistemes d'energia d'hidrogen: metalls porosos sinteritzats a l'electròlisi de l'aigua". Tecnologia en pols, 343, 631-648.
