Quan els enginyers dissenyen sistemes d'electròlisi d'aigua PEM (membrana d'intercanvi de protons), el component del filtre poques vegades es posa en el punt de mira -, però determina en silenci si tot el sistema funciona de manera eficient o lluita sota pressió. Al nucli de cada filtre PEM-d'alt rendiment hi ha un material crític:pols de metall sinteritzat. La manera com aquesta pols es selecciona, es processa i es dissenya forma directament la manera en què el filtre gestiona el flux d'aigua, la separació de gasos i la durabilitat a llarg termini-en entorns electrolítics exigents.
Aquest article explora els enllaços importants entre els fonaments de la metal·lúrgia de pols i el rendiment real dels filtres PEM. Està creat per a enginyers, professionals de compres i gestors de projectes que desitgen fer millors seleccions de materials.
Com determina la pols metàl·lica sinteritzada el rendiment del filtre PEM?
El paper de la puresa en pols en l'estabilitat electroquímica
Els elements filtrants d'un electrolitzador PEM estan exposats a condicions molt àcides i oxidants. La porositat de l'estructura es pot veure compromesa amb el temps per les impureses de la pols base (en particular, un alt contingut d'oxigen o traces de contaminació metàl·lica), que poden limitar la conductivitat elèctrica i, finalment, disminuir el rendiment del sistema. La pols de titani d'alta puresa tractada amb estàndards de grau 0A proporciona la inercia química i la resistència a la corrosió requerides per la configuració del PEM. Els estudis de metal·lúrgia en pols han demostrat que la pols de titani amb un nivell d'oxigen inferior al 0,15% en pes manté la força dels enllaços entre partícules durant la sinterització, la qual cosa proporciona parets de porus més estables i menys contaminació d'ions en el corrent d'electròlits.
Selecció de material en diferents condicions de funcionament
No tots els sistemes PEM funcionen amb la mateixa configuració. Els electrolitzadors d'alta pressió creen tensions mecàniques i, per tant, els substrats filtrants han de tenir una resistència a la tracció excel·lent.
Els aliatges a base de níquel i els acers inoxidables austenítics com SS316L són candidats forts per a aplicacions a escala mitjana i-industrial on la rendibilitat i la durabilitat són un factor important.
Pols metàl·lic sinteritzatLa selecció, per tant, mai és una-talla-per a tots-. L'associació de la composició adequada de l'aliatge amb la temperatura de funcionament específica, la classificació de pressió i el perfil d'exposició química és el que separa un filtre que dura anys d'un que falla en pocs mesos.
Distribució de la mida de partícules de pols de metall sinteritzat i control de l'estructura de porus
Com la mida de les partícules governa la precisió de filtració
L'estructura de porus d'un element de filtre sinteritzat no és aleatòria, sinó que és una conseqüència matemàtica directa de la distribució de la mida de les partícules utilitzada en la seva compactació. Les pols més fines creen mides de porus mitjanes més petites i una dispersió de mida més estreta i, per tant, millora la precisió d'intercepció. Les pols més gruixudes proporcionen canals de porus més grans, permetent majors cabals amb menys caiguda de pressió. És ben conegut en la ciència de la metal·lúrgia de pols que el diàmetre de porus en els compactes sinteritzats es troba generalment entre el 15 i el 40 per cent del diàmetre mitjà de partícules, depenent de la temperatura i la durada de la sinterització. NAVI Titanium desenvolupa els seus substrats de pols de metall sinteritzat per produir mides de porus controlades de 5 a 80 µm, satisfent diverses necessitats de filtratge PEM tot conservant la integritat estructural.
Disseny de porus degradat a través de la gradació de pols
Una estructura de porus homogènia és ideal per al filtratge convencional.
Les topologies de porus degradats proporcionen un benefici quantificable de rendiment per a aplicacions PEM avançades, especialment aquelles que impliquen un control simultània de l'entrada d'aigua líquida i la sortida de gasos produïts. Dit simplement, el fabricant barreja pols gruixudes i fines en proporcions conegudes per crear un gradient de mida de porus entre els dos costats del material sinteritzat. Els forats més petits del costat d'alimentació capturen amb precisió les partícules, mentre que els porus cada cop més gruixuts del costat del permeat ofereixen poca resistència al flux de gas. Aquesta lògica de gradació disminueix l'acumulació de pressió-localitzada, augmenta l'interval de servei del filtre i millora l'equilibri general de transport d'aigua-gas al sistema. Aquí, no es pot permetre que la pols variï d'un lot a un altre; qualsevol moviment en la distribució de mida-de partícules destrueix el gradient desitjat i provoca un rendiment desigual del producte acabat.
Per què les característiques de la pols influeixen en el transport d'aigua i gas als filtres PEM?
Humitabilitat, química superficial i dinàmica de fluids
La química superficial de les partícules de pols de metall sinteritzat té una relació directa amb com l'aigua i el gas naveguen per la xarxa porosa sinteritzada.
La pols de titani amb una baixa acumulació d'òxids superficials conserva el caràcter hidròfil a la paret del porus sinteritzat, afavorint la distribució uniforme de l'aigua a través de la interfície de la membrana. Això és important perquè la humectació desigual crea punts secs, que eleven la densitat de corrent local i acceleren la degradació de la membrana.
La morfologia de la pols també juga un paper mesurable. Les partícules de pols esfèriques, produïdes per l'atomització de gas, s'empaquen de manera més uniforme durant la compactació de la matriu, donant lloc a una xarxa de porus més isòtropa.
Les formes irregulars de les partícules poden crear camins de flux anisòtrops que fan servir l'aigua o el gas cap a canals preferents -, un fenomen que redueix l'àrea de filtració efectiva i distorsiona l'eficiència del transport.

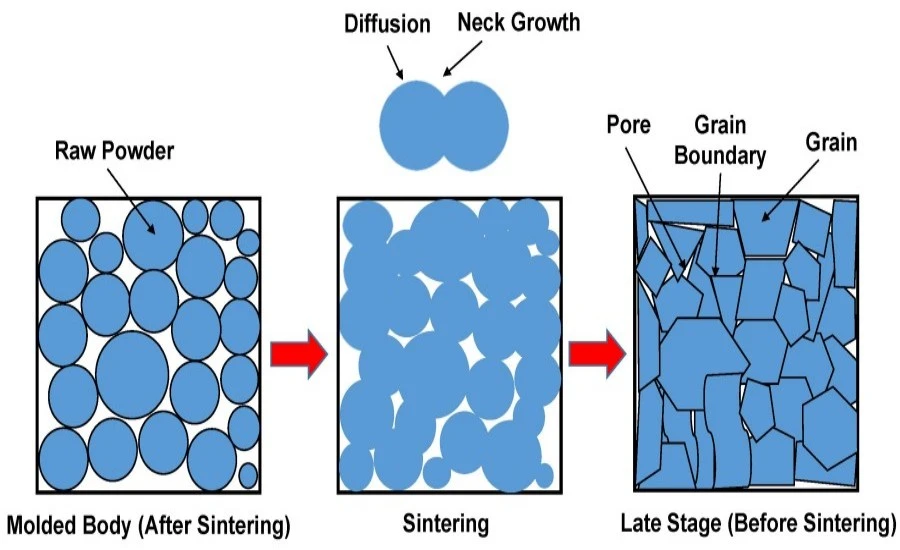

Comportament de sinterització de pols de metall sinteritzat per a marcs porosos forts
Com els paràmetres de sinterització tradueixen la pols en estructura
L'activitat de sinterització, és a dir, la capacitat dels àtoms de pols de formar enllaços metal·lúrgics forts a temperatures inferiors a la fusió, determina la resistència mecànica i la densitat de l'esquelet porós final. Les pols d'energia superficial més fines, que sovint es produeixen més recentment, sintereixen més fàcilment i creen colls més densos entre les partícules. Això augmenta la resistència a la compressió, però sense tancar considerablement la xarxa de porus. El control de la temperatura durant la sinterització també és de vital importància. La sinterització insuficient deixa connexions febles entre les partícules que es trenquen sota les variacions cícliques de pressió típiques en els sistemes PEM. Si la sinterització es porta massa lluny, els canals de porus es col·lapsen i la barrera al flux augmenta. El procés de sinterització controlada de NAVI Titanium optimitza aquestes característiques per a cada composició de pols única, de manera que el filtre final de metall porós sinteritzat assoleix tant la robustesa mecànica com la porositat oberta que requereix l'aplicació.
Coherència entre lots de producció
El rendiment d'una sola mostra no és gaire rellevant si existeixen diferències en l'estructura de porus o qualitats mecàniques en el desè lot de fabricació. Consistència del lot de pols: anàlisi de la mida de partícules, densitat a granel, densitat d'aixeta i proves de superfície La consistència del lot de pols és la columna vertebral de la garantia de qualitat en la fabricació de filtres amb èxit. Els mètodes estrictes de qualificació de pols entrants ajuden a controlar la deriva del rendiment en grans quantitats de projectes, una qüestió de particular preocupació per a les instal·lacions d'hidrogen verd que s'escalen fins a matrius d'electrolitzadors de classe megawatt-.
Optimització de l'eficiència del filtre PEM mitjançant un disseny avançat de pols de metall sinteritzat
Alineació de les especificacions de la pols amb els objectius del sistema{0}}a llarg termini
Optimitzar el rendiment d'un filtre PEM durant la seva vida útil requereix més que seleccionar-ne un únicpols de metall sinteritzatgrau. Exigeix un enfocament de disseny coordinat que integri la puresa de la pols, la distribució de la mida de les partícules, la composició de l'aliatge i els paràmetres de sinterització en una especificació de material unificada.
La pols de titani d'alta{0}}puresa baixa-oxigen redueix el desgast dels equips electrolítics minimitzant la contaminació iònica, preservant la integritat de la membrana i mantenint la conductivitat durant milers d'hores de funcionament. Per a projectes d'hidrogen verd a gran-escala, això es tradueix en reduccions mesurables dels cicles de manteniment no planificats i dels costos de substitució.
Sistemes de pols personalitzats per a la producció escalable d'hidrogen verd
La transferència d'iniciatives d'hidrogen verd des de plantes pilot a implementacions a escala industrial planteja la necessitat d'elements de filtre sinteritzats.
Els cabals augmenten, el cicle de pressió s'accelera i la tolerància al rendiment inconsistent està disminuint ràpidament. Les solucions personalitzades de pols de metall sinteritzat adaptades a criteris exactes de diàmetre de porus, objectius de densitat estructural i estàndards de compatibilitat química permeten als fabricants de filtres i als integradors de sistemes assolir aquestes necessitats escalades sense sacrificar la qualitat. La capacitat de-sinteritzar mostres de manera eficaç amb un cost de producció, estalviar inversió en eines i mantenir les taxes de certificació de zero-defectes fa que l'adaptació a mida de la pols sigui un enfocament viable, no només un avantatge teòric.
Conclusió
Pols metàl·lic sinteritzatés la variable fonamental en el rendiment del filtre PEM. Des de la mida dels porus i la dinàmica de flux fins a la resistència a la corrosió i la longevitat estructural, cada atribut crític del filtre es remunta a les decisions de selecció i processament de pols. Els enginyers que entenen aquestes connexions estan més ben posicionats per especificar els materials adequats, evitar costosos errors de camp i donar suport als objectius d'eficiència-a llarg termini dels sistemes d'electròlisi PEM.
Preguntes freqüents
1. Què fa que la pols de titani sigui el material preferit per als elements de filtre sinteritzats PEM?
+
-
El titani ofereix una combinació excepcional de resistència a la corrosió en ambients oxidants àcids, baixa densitat, alta conductivitat elèctrica en relació al seu pes i una excel·lent biocompatibilitat amb sistemes d'aigua ultrapura. Aquestes propietats la converteixen en l'opció de pols dominant per als components del filtre d'electròlisi PEM on l'estabilitat química i la longevitat no són-negociables.
2. Com afecta la distribució de la mida de les partícules la mida dels porus en els filtres de pols de metall sinteritzat?
+
-
El diàmetre de porus dels compactes sinteritzats es correlaciona estretament amb el diàmetre mitjà de partícules de la pols d'entrada. Les distribucions de mida de partícules més estretes produeixen xarxes de porus més uniformes, mentre que les distribucions més àmplies poden introduir una variabilitat de mida de porus. Els fabricants controlen rigorosament la distribució de la mida de les partícules per assolir els diàmetres de porus objectiu -, per exemple, aconseguir un rang de porus de 5 a 20 μm requereix fraccions de pols corresponentment fines i -ben classificades.
3. Es poden personalitzar els elements de filtre de pols de metall sinteritzat per a pressions i cabals específics del sistema PEM?
+
-
Absolutament. Mitjançant l'ajust de la composició de pols, les proporcions de gradació de partícules, la pressió de compactació i els paràmetres de sinterització, els fabricants adapten els elements de filtre per complir amb classificacions de pressió, coeficients de flux i requisits dimensionals específics. NAVI Titanium processa els filtres d'acord amb els dibuixos de disseny del client, oferint consulta de material i suport de disseny de processos per garantir que l'element acabat funcioni amb precisió dins del seu embolcall operatiu objectiu.
Col·labora amb NAVI Titanium -, el teu proveïdor de confiança de pols metàl·lic sinteritzat per a aplicacions PEM
NAVI Titanium ofereix filtres metàl·lics porosos sinteritzats de precisió-des del 2008, combinant una gran experiència en materials amb una fabricació centrada en aplicacions-des del reconegut hub de titani de Baoji. Com a especialitzatpols de metall sinteritzatproveïdor, NAVI Titanium ofereix substrats de pols de titani de grau 0A-, estructures de porus totalment personalitzables de 5 a 80 μm i un rigorós control de qualitat dels lots - tot recolzat per un-{6}}assistència tècnica des de la consulta fins al lliurament. Tant si el vostre projecte requereix mostres de prototips o tirades de producció a gran-escala per a sistemes d'hidrogen verd, NAVI Titanium dissenya una solució que s'ajusta amb precisió als vostres requisits operatius, cronologia i estàndards de qualitat. Poseu-vos en contacte avui mateix i deixeu que el nostre equip us ajudi a optimitzar el rendiment del vostre filtre PEM des de zero.
📧 Contacta amb nosaltres:sales@navititanium.com
Referències
1. Alemany, RM Sintering: From Empirical Observations to Scientific Principles. Butterworth-Heinemann, 2014.
2. Majewski, P., & Thiessen, S. "Processament de la metal·lúrgia de pols de components de titani per a aplicacions electroquímiques". Journal of Materials Engineering and Performance, Vol. 29, 2020, pp. 3412–3421.
3. Carmo, M., Fritz, DL, Mergel, J. i Stolten, D. "A Comprehensive Review on PEM Water Electrolysis". International Journal of Hydrogen Energy, Vol. 38, núm.. 12, 2013, pp. 4901–4934.
4. Birnbaum, HK i Sofronis, P. "Hydrogen-Plasticitat localitzada millorada - A Mechanism for Hydrogen-Related Fracture". Ciència i enginyeria dels materials: A, Vol. 176, 1994, pp{. 191–202.
5. Cindrella, L. i Kannan, AM "Components del muntatge d'elèctrodes de membrana i degradació del rendiment en els electrolitzadors PEM: una revisió". Journal of Power Sources, Vol. 193, núm.. 1, 2009, pp. 194–202.
6. Torquato, S., & Haslach, HW "Materials heterogenis aleatoris: microestructura i propietats macroscòpiques". Applied Mechanics Reviews, Vol. 55, núm.. 4, 2002, pàgines B62–B63.
